兼容灯材与接线指南

独角仙S1 通过 XT30(2+2) 输出接口 驱动灯带。XT30 输出为 3 串锂电池直接输出（约 9V–12.6V，标称 11.1V），可驱动 12V 的 WS2815 灯带。

支持的类型​

WS2815 灯带（12V）★ 推荐​

独角仙S1 的主打兼容灯材。WS2815 是 12V 供电的可寻址灯带，每颗 LED 可独立控制颜色和亮度，支持断点续传，更适合长距离、高功率的光绘和大型灯光装置。

规格说明
电压12V
信号协议WS2815（兼容 WS2811/WS2812 数据协议）
优势12V 供电压降低，长距离驱动更稳定，支持断点续传

WS2812 灯带（5V）— 需搭配 12V→5V 模块​

S1 的 XT30 输出为 3 串锂电池电压（约 9V–12.6V），不能直接驱动 5V 的 WS2812 灯带。未来将提供专用的 12V→5V 转换模块，届时即可通过 XT30 接口兼容 5V 的 WS2812 类灯带/灯环。在模块上市前，如需使用 WS2812，请使用外部 5V 供电方案。

目前 S1 的推荐灯材是 12V WS2815。

XT30(2+2) 输出接口定义​

S1 的 XT30 主输出包含 2 个大电流电源端子和 2 个信号端子（均为内部 GPIO，可任意定义信号）。

引脚端子信号说明
1信号1GPIO控制信号（内部 GPIO，可接任意信号）
2信号2GPIO控制信号（内部 GPIO，可接任意信号）
3大电流-GND电源地
4大电流+3S 电池电源正极（3 串锂电池直接输出，约 9V–12.6V）

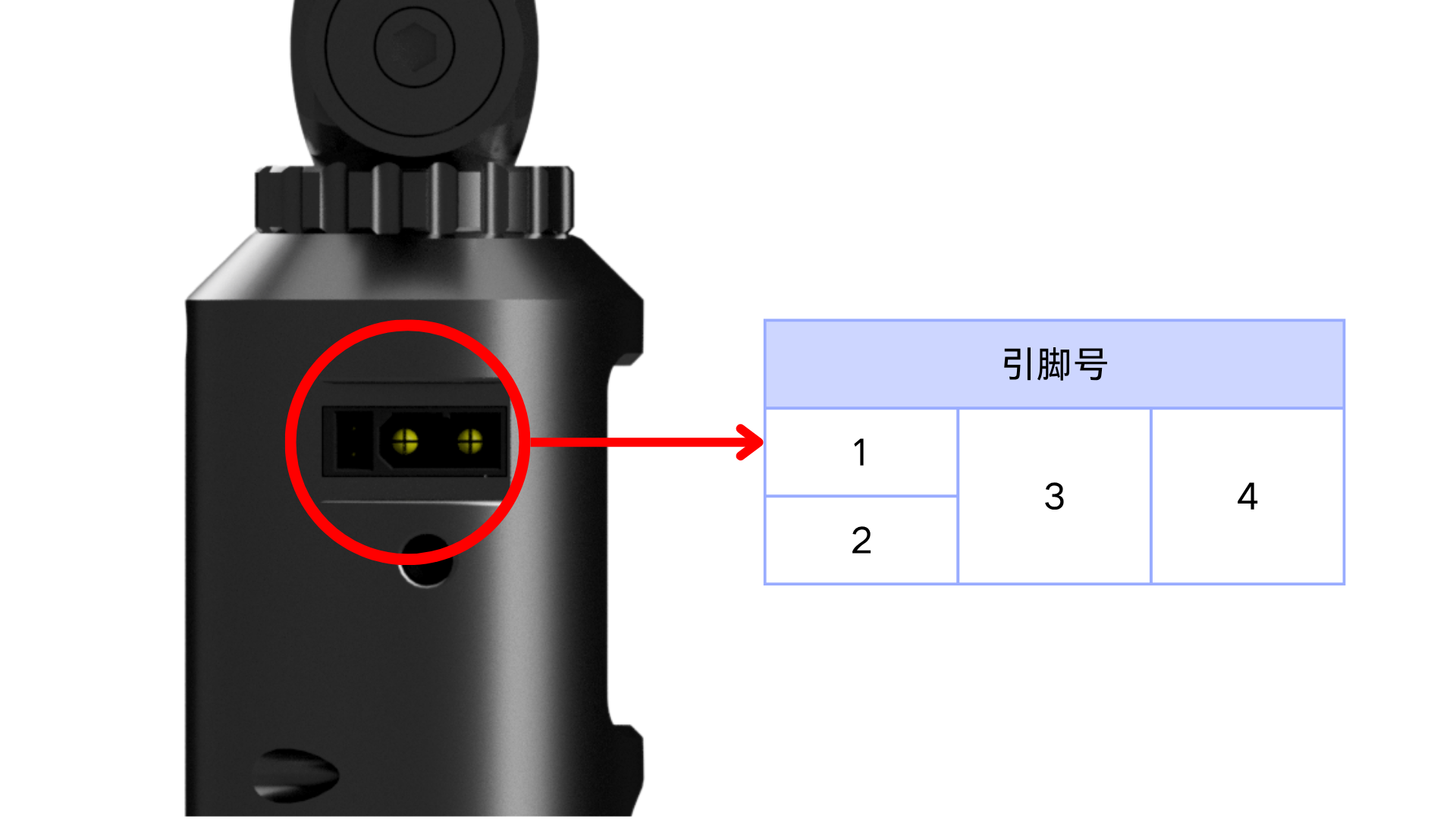

XT30 接口引脚示意图

接线步骤​

常用引脚​

可寻址灯带（WS2815 等）通常只有三根引脚需要接线：

引脚名称说明
电源12V / VCC供电正极
信号DIN / DI数据信号输入
地GND电源地

接线方式​

S1 标配了一根 XT30 转接线，直接把灯带接到 XT30 输出口即可，接线非常直观：

独角仙S1（XT30）WS2815 灯带
大电流+（3S 电池）12V / VCC（电源）
信号1 / 信号2（GPIO）DIN / DI（信号）
大电流-（GND）GND（地）

接线步骤​

  1. 确认独角仙S1 已关机
  2. 将 XT30 转接线插入 S1 的 XT30 输出接口
  3. 将转接线另一端连接到 WS2815 灯带的 12V、DIN、GND 三个引脚
  4. 检查接线无误后开机，即可点亮灯带

选购建议​

  • 光绘：推荐 144灯/米 的高密度 WS2815 灯带，12V 供电光轨更稳定、更细腻
  • 光绘棒套件：配合 S1 官方光绘棒套件使用，效果最佳
  • 大型灯光装置：S1 3 串锂电池大功率输出，可驱动更长、更多的灯带
  • WS2812 用户：等待官方 12V→5V 模块，或使用外部 5V 供电

注意事项​

  • 请确保灯材工作电压为 12V（当前推荐 WS2815）
  • 5V 的 WS2812 灯带不能直接接 XT30 输出口，需搭配 12V→5V 模块或外部供电
  • S1 支持大功率输出，长时间使用高密度、长灯带时仍建议注意散热
  • 接线前请确保设备已关机，避免在通电状态下插拔接口
  • XT30 接口有防呆设计，请勿强行反接
